Câu 15
Đề bài
Vật AB cao 2 cm, có dạng mũi tên, đặt trước thấu kính phân kì có tiêu cự 6 cm. AB vuông góc với trục chính, A nằm trên trục chính và cách thấu kính 12 cm.
a) Vẽ ảnh A′B′ của AB qua thấu kính.
b) Nêu đặc điểm của ảnh.
Hướng dẫn giải

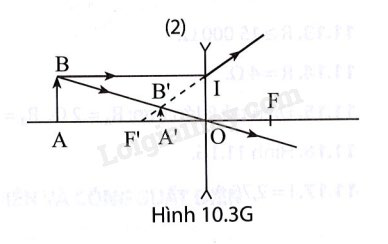

**a)** Vẽ trục chính, thấu kính với quang tâm O, hai tiêu điểm cách O 6 cm; đặt A cách O 12 cm, AB cao 2 cm.
Từ B vẽ hai tia: (1) tia tới song song trục chính, tia ló phân kì có đường kéo dài đi qua tiêu điểm phía vật; (2) tia đi qua O truyền thẳng. Kéo dài hai tia ló về phía vật bằng nét đứt; giao điểm là B′. Hạ B′A′ vuông góc trục chính để xác định A′. Hình nguồn kí hiệu tiêu điểm phía vật là F′.
**b) Ảnh ảo, cùng chiều và nhỏ hơn vật**, nằm giữa quang tâm và tiêu điểm phía vật. Ảnh không hứng được trên màn.
Tự đối chiếu hình dựng 1,5 điểm và nhận xét 0,5 điểm theo nguồn. Dữ kiện chính xác khi dựng: OA′ = 4 cm, A′B′ = 2/3 cm; không lấy kích thước từ hình minh họa nguồn.
