Nguồn điện và thiết bị điện trong thực hành

Pin và biến áp nguồn trong phòng thí nghiệm cung cấp điện cho mạch. Pin 1,5 V có thể được ghép nối tiếp đúng chiều để tạo bộ nguồn có điện áp lớn hơn; hai pin như vậy tạo bộ nguồn 3 V trong mô hình lí tưởng. **Biến áp nguồn** cho phép chọn loại và giá trị điện áp đầu ra. Các thí nghiệm một chiều trong bài dùng đầu ra **DC**; không chọn đầu **AC** là điện xoay chiều. Giá trị chọn phải phù hợp với thiết bị trong mạch. Giáo viên phụ trách phần nối thiết bị với điện lưới; học sinh chỉ dùng đầu ra thí nghiệm theo hướng dẫn.

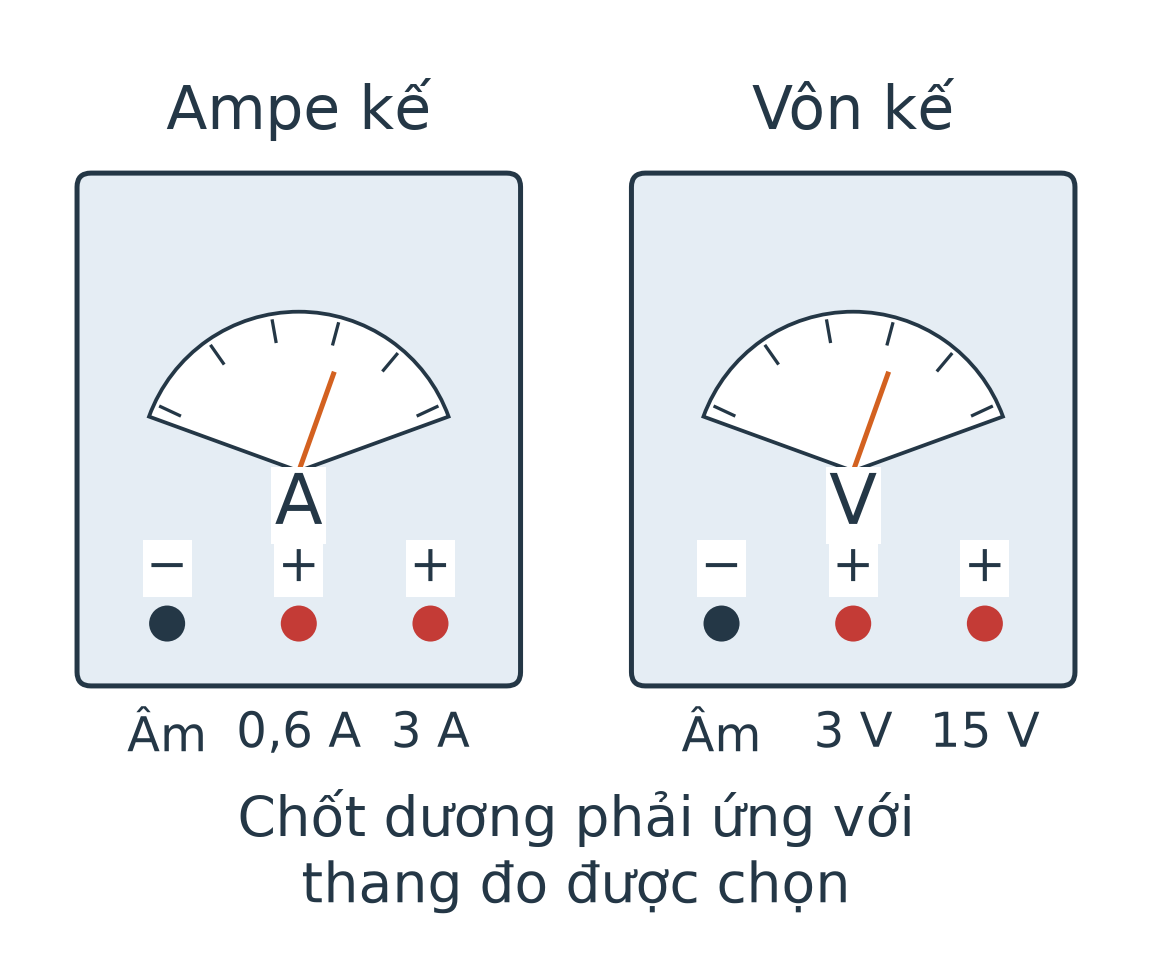

**Ampe kế**, kí hiệu A trên mặt hiển thị, đo cường độ dòng điện. **Vôn kế**, kí hiệu V, đo hiệu điện thế. Hai dụng cụ có thể giống nhau về hình dáng nhưng không có cùng công dụng. Dụng cụ có chốt âm, chốt dương và các thang đo. **Giới hạn đo** là giá trị lớn nhất của thang đo đã chọn. Muốn dùng đúng, cần chọn thang và chốt phù hợp; không vượt giới hạn đo. Cách mắc vào mạch sẽ được học trong phần Điện. **Joulemeter** có thể hiển thị nhiều đại lượng tùy chế độ. Khi cần đo năng lượng điện cung cấp cho mạch, chọn chế độ năng lượng; không lấy số ở chế độ điện áp thay cho năng lượng.

- **Bóng đèn:** phát sáng khi được sử dụng trong mạch phù hợp. Đọc điện áp định mức trên đèn để chọn nguồn. - **LED (điôt phát quang):** cần mắc đúng cực và có điện trở bảo vệ thích hợp theo hướng dẫn. - **Biến trở:** cho phép điều chỉnh điện trở của mạch trong thí nghiệm. - **Công tắc:** đóng, ngắt mạch; **dây nối:** nối các bộ phận; **cầu chì:** bộ phận bảo vệ khi dòng điện vượt mức phù hợp. Không thay cầu chì bằng dây nối và không tự lắp thiết bị với điện lưới.
