Mạch kín, mạch hở và chiều dòng điện

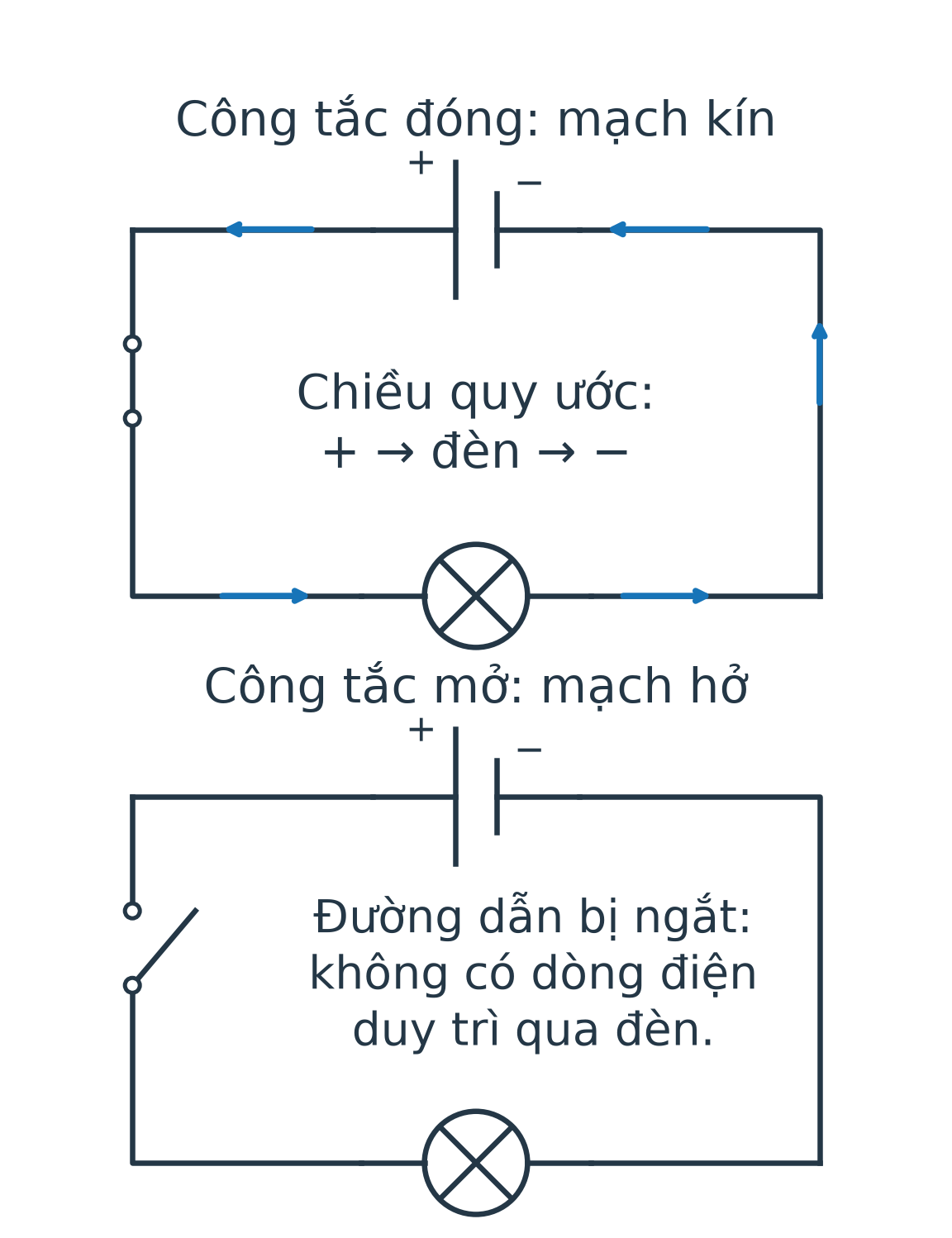

Để vẽ mạch pin–công tắc–đèn, đặt kí hiệu pin ở một cạnh, đèn và công tắc ở các cạnh còn lại; dùng đường dây nối từ cực dương qua công tắc, đèn về cực âm. Vẽ công tắc ở trạng thái cần xét. Khi công tắc đóng, thêm mũi tên chiều quy ước ở mạch ngoài; không vẽ dây bỏ qua đèn hoặc nối tắt hai cực. Có thể đối chiếu với hình phía trên. Dùng pin, đèn và công tắc đúng bộ thí nghiệm. Để công tắc mở trước khi nối hoặc thay dây; mắc theo sơ đồ, nhờ giáo viên kiểm tra rồi mới đóng công tắc. Nếu đèn không sáng, mở công tắc rồi kiểm tra dây có nối đúng và chắc không, công tắc có làm việc không, pin và đèn có còn tốt không. Không tăng nguồn tùy ý hoặc nối tắt hai cực để “thử cho nhanh”. Ví dụ: công tắc đang mở thì nguyên nhân rõ trên sơ đồ là đường dẫn bị ngắt. Khi đã đóng đúng nhưng đèn vẫn tắt, phải kiểm tra thiết bị và tiếp xúc, không đổi khái niệm mạch kín thành “mạch chắc chắn sáng”.
