Đọc kí hiệu trong sơ đồ mạch điện

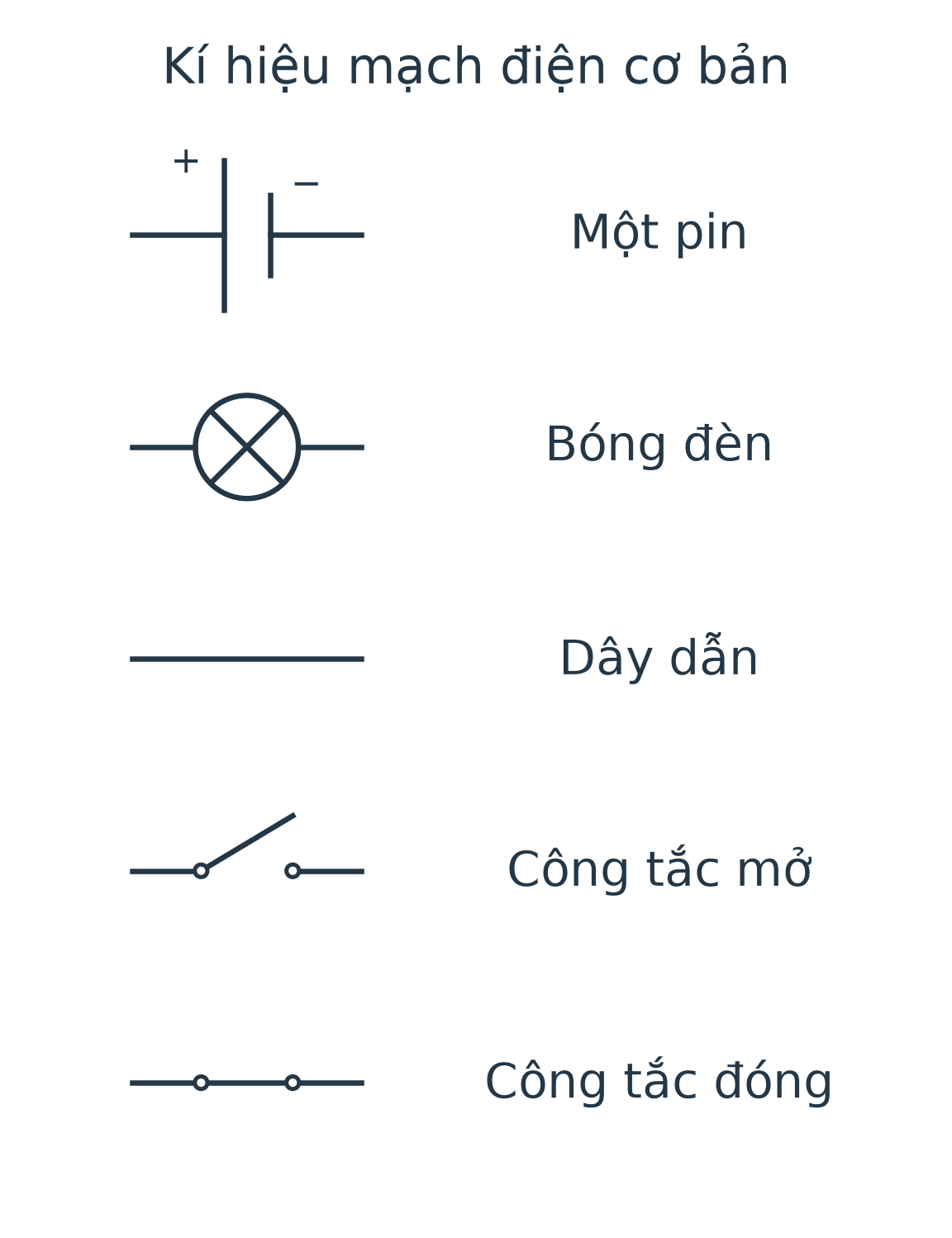

Sơ đồ mạch điện dùng những kí hiệu thống nhất để biểu diễn bộ phận và cách nối. Vị trí trên giấy không cần giống vị trí thật, nhưng các chỗ nối phải thể hiện đúng. Trong kí hiệu một pin, **vạch dài là cực dương**, vạch ngắn là cực âm. Bóng đèn có kí hiệu hình tròn chứa dấu chéo; dây dẫn được biểu diễn bằng đường nối. Công tắc mở có khoảng hở, công tắc đóng nối hai tiếp điểm. Khi đọc sơ đồ, trước hết tìm nguồn và hai cực, sau đó lần theo các đường nối đến đèn và công tắc. Không nhầm dấu chéo trong vòng tròn của bóng đèn với hai dây bất kì đang giao nhau.

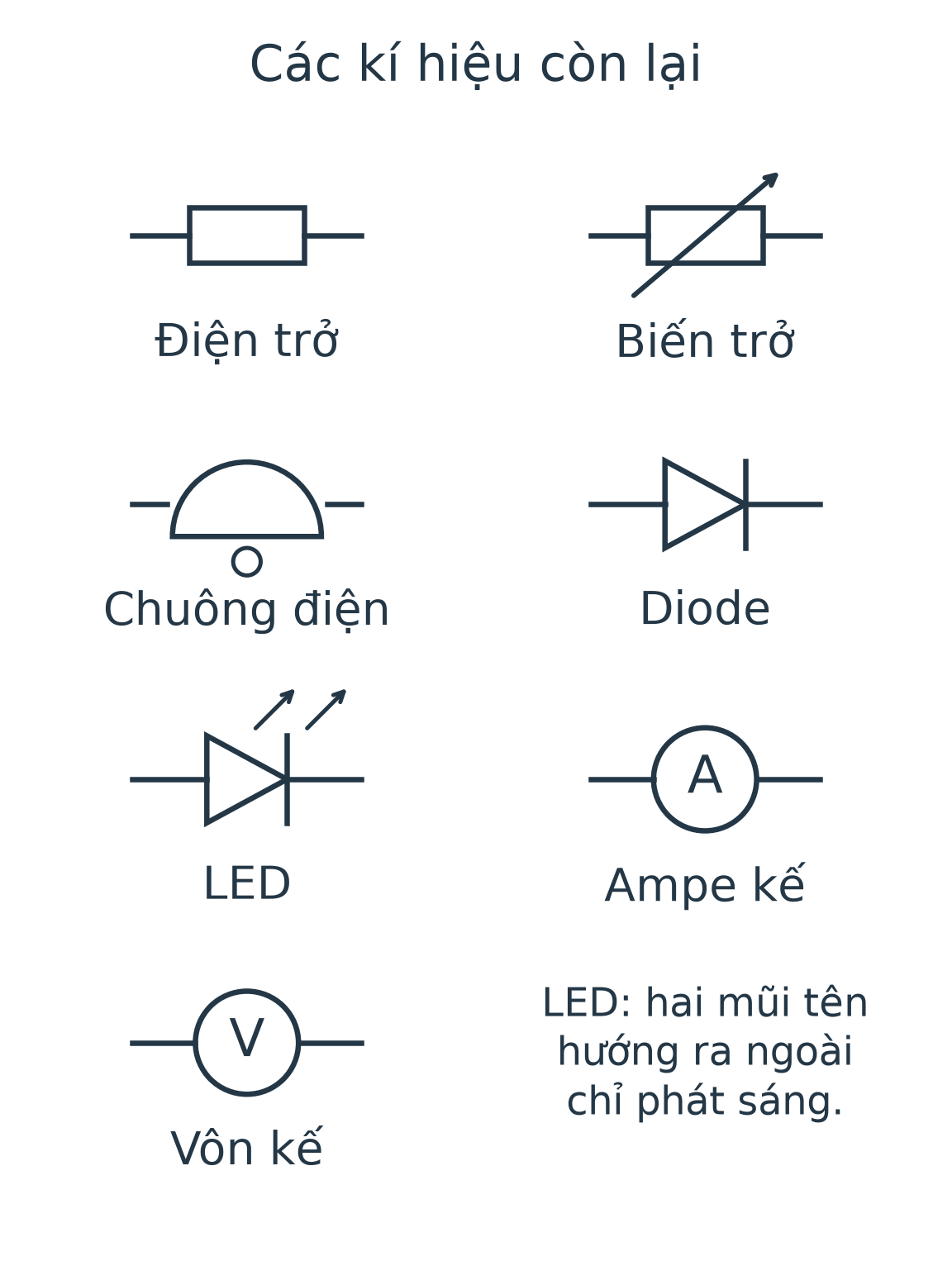

Điện trở có kí hiệu hình chữ nhật; biến trở là kí hiệu điện trở có thêm mũi tên chéo. Chuông điện được biểu diễn bằng hình chuông giản lược. Kí hiệu diode trong bảng SGK có phần tam giác và vạch chắn. **LED** là diode phát sáng: kí hiệu có thêm hai mũi tên hướng ra ngoài để chỉ ánh sáng phát ra. LED không phải loại bóng đèn được mắc tùy chiều; khi thực hành cần đúng chiều và điện trở bảo vệ theo bộ thí nghiệm. Vòng tròn chứa chữ **A** là ampe kế, dùng đo cường độ dòng điện; vòng tròn chứa chữ **V** là vôn kế, dùng đo hiệu điện thế. Kí hiệu giúp nhận diện dụng cụ; cách mắc đúng sẽ học riêng, không chỉ thay A bằng V trên một vị trí nối bất kì.
